1 类型

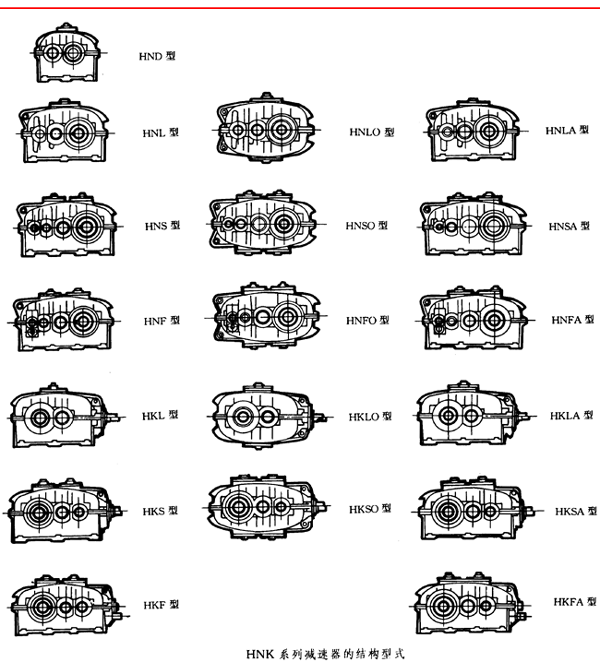

HNK系列圆弧齿轮减速器包括HN系列1~4级圆弧圆柱齿轮减速器和HK系列2~4级圆锥—圆弧圆柱齿轮减速器,其结构与外形安装尺寸与冶金设备用YNK齿轮减速器(YB/T050—93)完全相同,HNK系列减速器代号和YNK系列减速器相应代号见下表。
HNK系列的代号和YNK系列对应代号
类型 | 级数 | 代号 | 传动比 范围i | *大末级 中心距/mm | |||||
基本型 | 悬挂型 | 空心轴型 | |||||||
HNK | YNK | HNK | YNK | HNK | YNK | ||||
N系列圆柱齿轮减速器 | 1 | HND | YND | - | - | - | - | 1.25~6.3 | 560 |
2 | HNL | YNL | HNLO | YNLO | HNLA | YNLA | 6.3~20 | ||
3 | HNS | YNS | HNSO | YNSO | HNSA | YNSA | 20~100 | 800 | |
4 | HNF | YNF | HNFO | YNFO | HNFA | YNFA | 100~500 | ||
K系列圆锥—圆柱齿轮减速器 | 2 | HKL | YKL | HKLO | YKLO | HNLA | YKLA | 5~16 | 560 |
3 | HKS | YKS | HKSO | YKSO | HNSA | YKSA | 11.2~90 | 800 | |
4 | HKF | YKF | HNFA | YKFA | 90~500 |

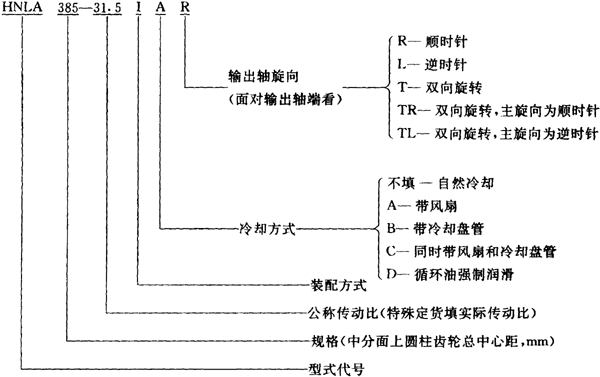

注:H——圆弧齿轮;N——圆柱齿轮;K——圆锥圆柱齿轮;D——单级;L——二级;S——三级;F——四级;O——悬挂型;A——空心轴型。
特点和适用范围
系列减速器齿轮采用——双圆弧圆柱齿轮基本齿廓,齿轮采用优质中碳合金钢,调质,中硬齿面。本系列减速器与相同材料、规格、精度、相同热处理条件的渐开线齿轮减速器相比,具有承载能力高、寿命长等优点;与石蜡齿面减速器相比,具有工艺简单、制造成本低的优势。
减速器的输入轴转速一般不大于,工作环境温度为—系列圆弧齿轮通用减速器广泛用于矿山、轧钢、石油、化工、运输水泥等工业生产设备中。

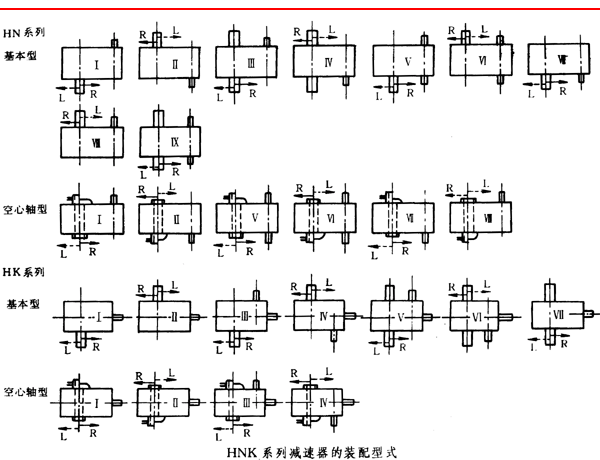

装配型式
HND型减速器的中心距 (mm)
中心距a | 80 | 100 | 125 | 160 | 200 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 |
总中心距a | 192 | 215 | 240 | 272 | 305 | 340 | 385 | 430 | 480 |
高速级a1 | 80 | 90 | 100 | 112 | 125 | 140 | 160 | 180 | 200 |
低速级a2 | 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 |
总中心距a | 545 | 610 | 680 | 770 | 860 | 960 | 1080 | 1210 | 1360 |
高速级a1 | 225 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 |
低速级a2 | 320 | 360 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
总中心距a | 352 | 395 | 440 | 497 | 555 | 620 | 705 | 790 |
高速级a1 | 80 | 90 | 100 | 112 | 125 | 140 | 160 | 180 |
中间级a2 | 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 |
低速级a3 | 160 | 180 | 200 | 225 | 250 | 280 | 320 | 360 |
总中心距a | 880 | 995 | 1110 | 1240 | 1400 | 1570 | 1760 |
高速级a1 | 200 | 225 | 250 | 280 | 320 | 360 | 400 |
中间级a2 | 280 | 320 | 360 | 400 | 450 | 500 | 560 |
低速级a3 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
中分面上总中心距a | 395 | 440 | 497 | 555 | 620 | 705 | 790 | 880 | 995 | 1110 | 1240 | 1400 | 1570 | 1760 |
高速级a1 | 63 | 70 | 80 | 90 | 100 | 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 |
中间级a2 | 90 | 100 | 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 320 | 360 | 400 |
中间级a3 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 |
低速级a4 | 180 | 200 | 225 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
