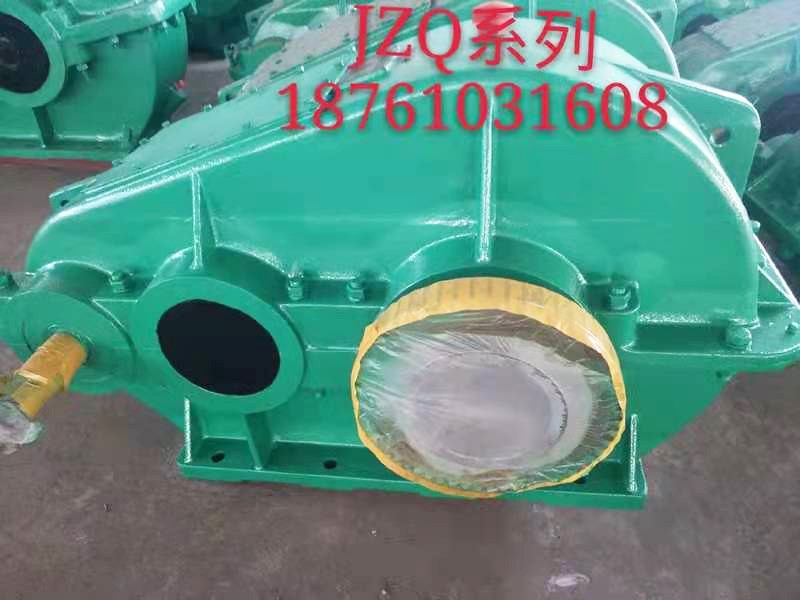

JZQ型系列齿轮减速机应用范围及结构概况
本机应用范围及结构概况
1、应用范围及优点:
本机广泛应用于各种起重、运输、矿山机械及其它各种机械中作减速之用。其联动方式,可用联轴器直接联动,也可用三角皮带挠性联动。
本机通用性和互换性强,维修简单,效率系数为0.94,具有起动阻力小,运动灵活等优点。
2、结构概况及主要零部件:
本机结构型式为两级三轴圆柱斜齿水平分割全封式。润滑油盛于减速机之内部,在主动轴和中间轴上设有挡油板,各轴支点均用滚动轴承,其轴向间隙,可用内部调整环调整之,本机上部有一检查盖,下部有油标指针和排废油用的油塞。
齿轮和轴均用优质炭素钢制造,并经调质处理,齿轮多用铸造钢制造,并经正火处理,箱体材料为灰铸铁HT-200并经时效处理,齿轮按8级精度制造的滚切斜齿,倾斜角为8°6′34″,两配偶齿轮齿数和为99牙。
JZQ型系列齿轮减速机规格
本系列减速机按大小、速比、装配形式分如下几种:
1、按主动轴、被动轴中心距分八种型号:JZQ250、JZQ350、JZQ400、JZQ500、JZQ650 、JZQ750、JZQ850、JZQ1000。
2、按速比大小、每种型号又分以下九种速比。
